Cara Membuat kabel LAN Straight dan Cross

1.  Persiapkan Alat yang di butuhkan
   - Kabel UTP 1 - 3 Meter
   - Crimping Tool
   - Konektor RJ 45
   - Gold Tool (Pengupas Kabel





 2.  Potong Sebagian kulit kabel UTP menggunakan GOLDTOOL. lihat gambar dibawah ini

      3. Sekarang Urutkan kabel menurut standart nya. lihat gambar dibawah

Standard kabel Straight B

1.Putih Orange
2. Orange
3. Putih Hijau
4.Biru
5.Putih Biru
6.Hijau
7.Putih Cokelat
8.Cokelat

Standard kabel Straight A

1. Putih hijau
2. hijau
3. putih orange
4. biru
5. putih biru
6. orange
7. putih coklat
8. coklat



 Jika kabel sudah di urutkan sesuai dengan standart. potong sebagian kecil kabel sebelum dimasukan ke RJ Konektornya. lihat gambar dibawah.

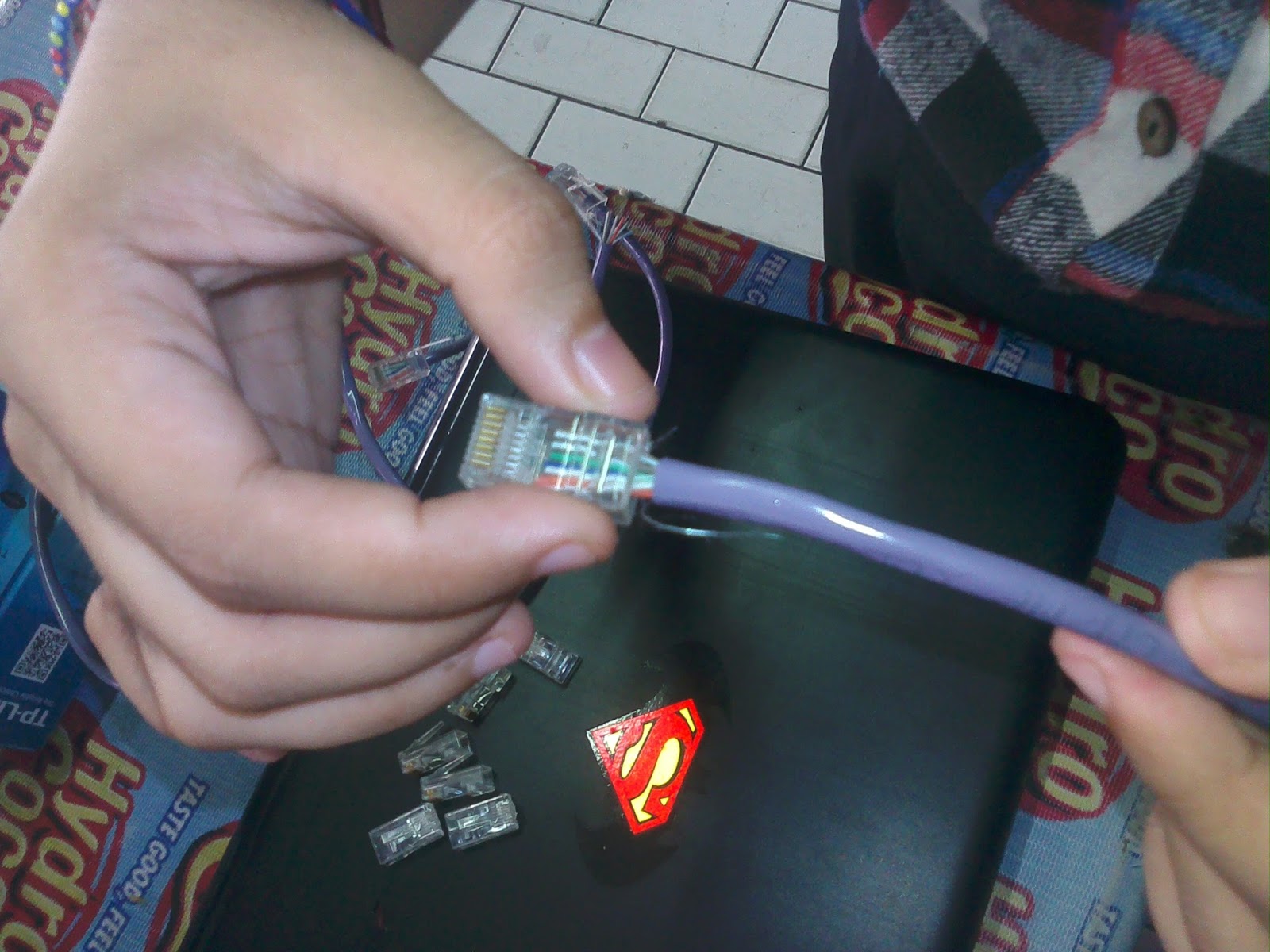

Pada saat pemasangan konektor RJ, pastikan kepala konektor menghadap ke bawah. lihat gambar dibawah.

Jika sudah memasang kabel UTP ke Konektor seperti gambar di atas. Selanjutnya kita mengunci nya agar kabel tidak terlepas lagi menggunakan Crimping Tool. lihat gambar dibawah



Kabel LAN sudah selesai dibuat, sekarang tinggal kita pilih saja mau membuat straight A, B atau Cross.

 Kabel Lan Straight



Kabel Lan Cross

selesai
